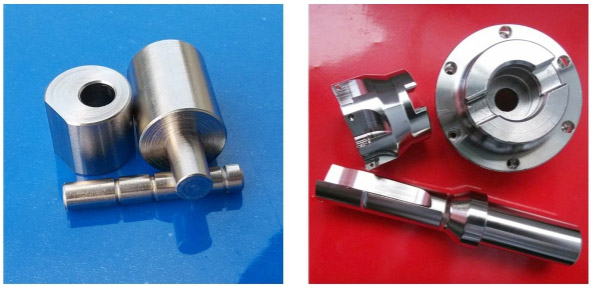

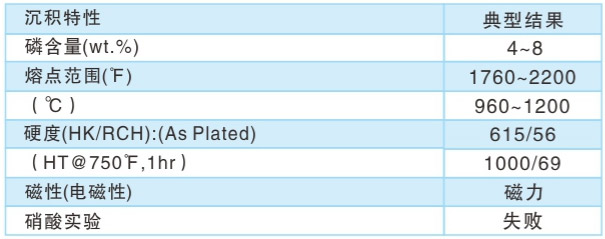

是一種中磷的無電解鍍鎳過程，當浴液維持在非常穩(wěn)定的范圍時，可以始終以很高的沉積速率沉出光亮的鎳磷合金，能夠直接在含鉛鋼、含鉛黃銅、部分銅合金和中低鎳不銹鋼沉鎳。

槽液開缸：
建浴/配制溶液：EF-587A6.0%, EF-587B15.0%去離子水至操作液面

浴液壽命：鐵材:8-10MTO鋁材:5-7MTO,補 加6g/L的鎳為一個周期。

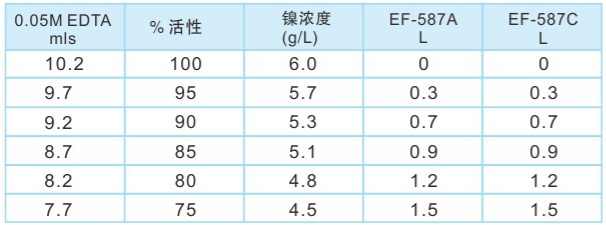

浴液維護補充指導（100L）（1:1添加）

注：添加量請勿超過20 %。如溶液損耗嚴重，應少量多次添加，-次性大量添加(>20%)會出現(xiàn)急劇沉積、局部鈍化或完全停止反應。操作溫度需保持在85-90C之間，操作溫度過高會引起槽鍍加速或浴液分解，過低有可能導致電鍍速度降低。不生產時，維持溶液在操作溫度一段時間會引起次磷酸鹽過多消耗，浴液壽命縮短。

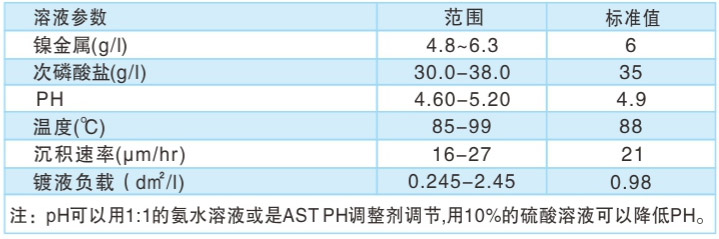

操作參數(shù)

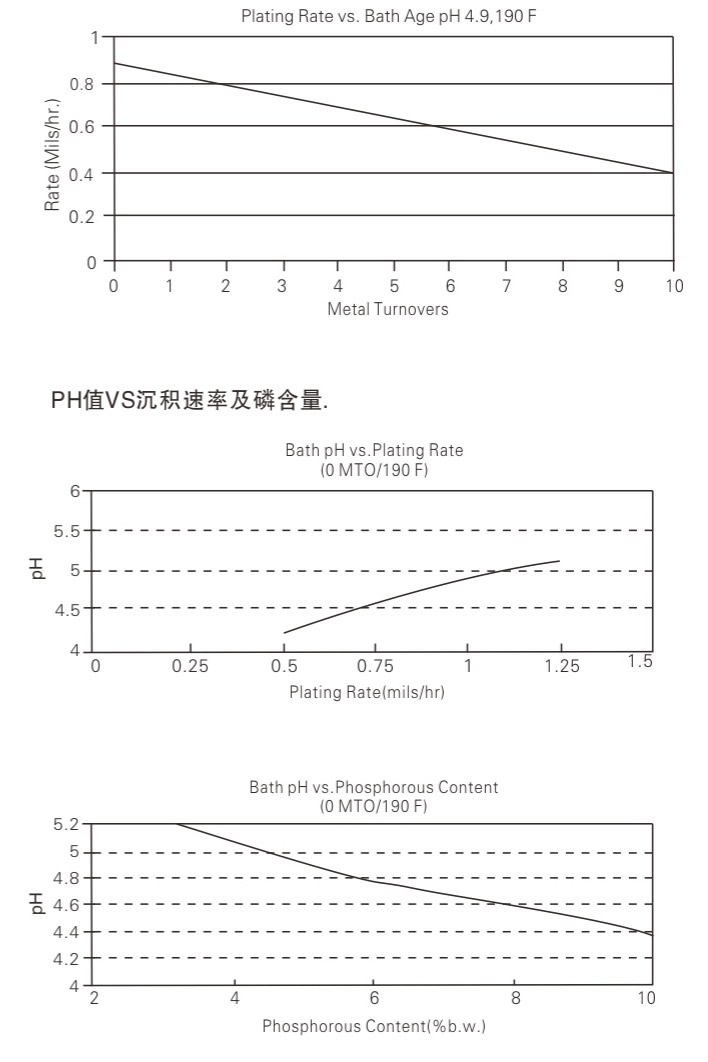

沉積速率

鍍液負載:
鍍液負載在0.49dm²/L~2.46 0.49dm²/L之間，超載會引起沉積速率減慢，沉積遲緩和浴液不穩(wěn)定。低于負載會引起急劇沉積、局部鈍化或表面完全鈍化。如果浴液操作容積低于最低控制量是不可避免的，可用如下方法補救:
1)操作浴液pH值和溫度高于最大值。
2)維持浴液活性(鎳含量)在80%
3)減少或去除溶液，空氣攪拌。
